Caja Directa Pasiva Mackie MDB-1P

La Mackie MDB-1P es una caja directa pasiva (DI Box) profesional diseñada para convertir señales de audio no balanceadas de alta impedancia provenientes de instrumentos y equipos electrónicos en una señal balanceada de baja impedancia, permitiendo enviarla a mezcladoras, interfaces de audio o sistemas de PA con mayor calidad y menor ruido.

Es una herramienta ideal para músicos, técnicos de sonido y estudios de grabación, ya que permite conectar guitarras, bajos, teclados, reproductores multimedia y otras fuentes directamente a entradas de micrófono profesionales.

Especificaciones técnicas

• Tipo: Caja directa pasiva.
• Canales: 1 canal.
• Circuito: Pasivo con transformador.
• Entrada: 1 × Jack TS de 1/4" de alta impedancia.
• Salida Thru: 1 × Jack TS de 1/4" para enlace a amplificador u otro equipo.
• Salida principal: 1 × XLR macho balanceado.
• Atenuador de entrada: -15 dB.
• Ground Lift: Sí.
• Alimentación: No requiere batería ni fuente externa.
• Construcción: Chasis metálico resistente tipo Mackie Built-Like-A-Tank™.

Características principales

Conversión de señal profesional

La MDB-1P permite:

• Conectar instrumentos con salida de alta impedancia.
• Convertir señal de instrumento a nivel de micrófono balanceado.
• Realizar tiradas largas de cable XLR reduciendo interferencias y ruido.

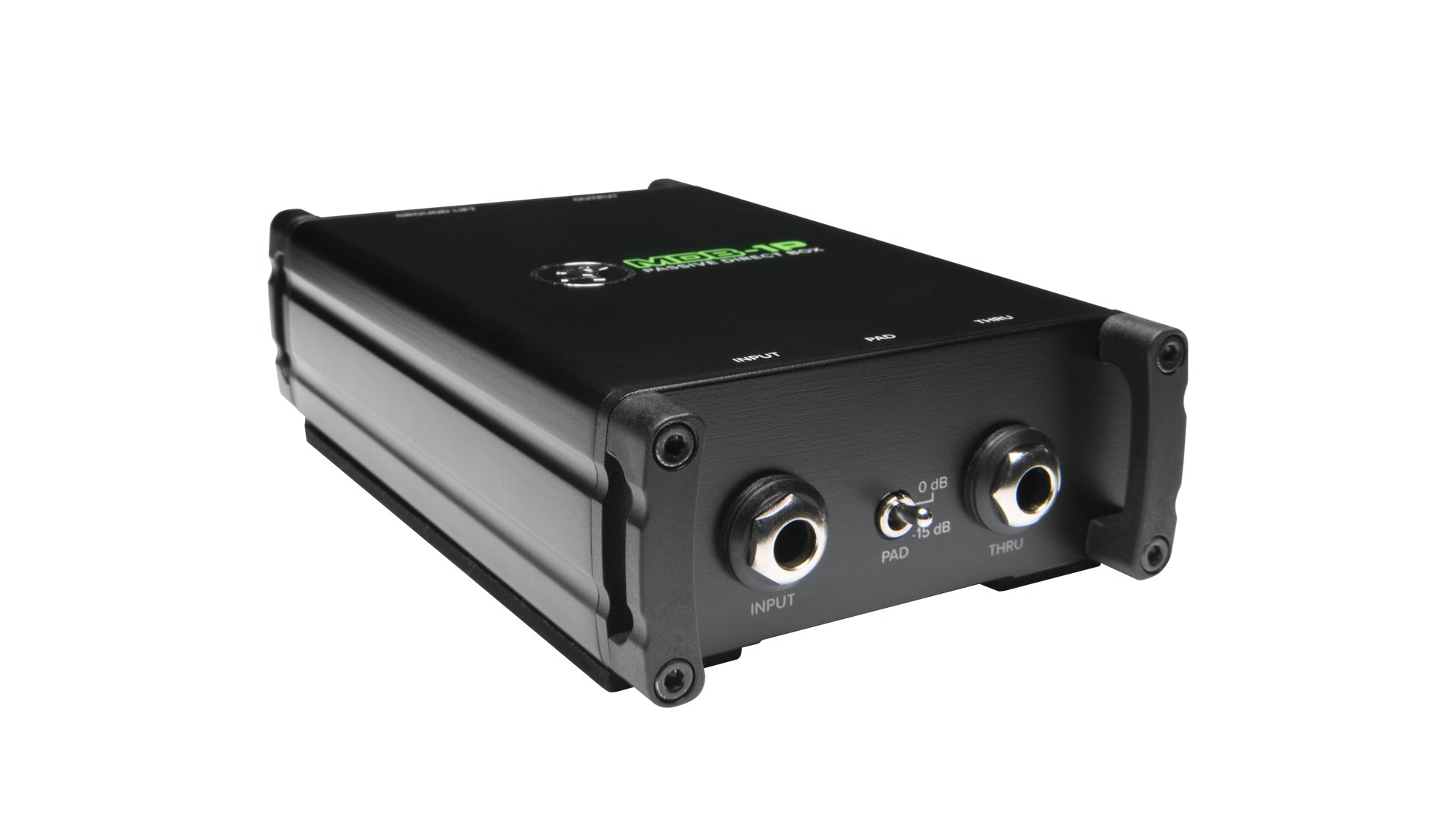

Entrada y salida Thru

Incluye una salida Thru que permite dividir la señal:

Ejemplo:

Guitarra/Bajo → MDB-1P →

• Salida XLR hacia mezcladora.
• Salida Thru hacia amplificador.

Esto facilita mantener el sonido del amplificador mientras se envía una señal limpia al sistema de PA.

Atenuador -15 dB

El interruptor de pad de -15 dB ayuda a evitar saturación cuando se conectan fuentes con señal elevada, como algunos teclados, equipos activos o salidas de línea.

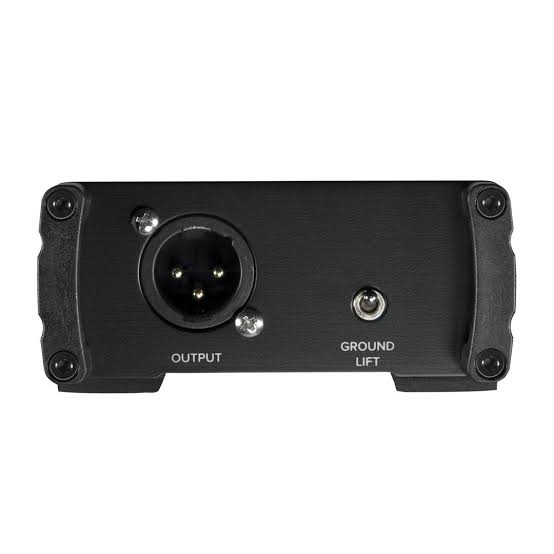

Ground Lift

El interruptor Ground Lift ayuda a reducir zumbidos causados por bucles de tierra en sistemas de audio, especialmente en escenarios con múltiples equipos conectados.

Conectividad

Entrada

• Instrumentos como:
  • Guitarra eléctrica.
  • Bajo eléctrico.
  • Teclados.
  • Reproductores multimedia.
  • Equipos con salida no balanceada.

Salidas

• XLR balanceado: hacia mezcladora, interfaz o preamplificador.
• Thru 1/4": hacia amplificador u otro dispositivo.

Diseño y construcción

• Carcasa metálica compacta.
• Diseñada para uso en escenario y estudio.
• Alta resistencia al transporte frecuente.
• Funcionamiento completamente pasivo, sin necesidad de alimentación.

Aplicaciones recomendadas

Guitarra y bajo en vivo
Teclados y sintetizadores
Grabación en estudio
Sistemas de sonido profesional
Iglesias y auditorios
ventos y producción musical
Conexión de equipos multimedia a sistemas PA

Ventajas principales

• No necesita alimentación eléctrica.
• Reduce ruido e interferencias en largas distancias.
• Convierte señales de instrumento a formato profesional XLR.
• Incluye salida Thru para amplificador.
• Construcción robusta para giras y uso profesional.
• Diseño simple y confiable.

Contenido de la caja

• Caja directa pasiva Mackie MDB-1P.
• Documentación del producto.

La Mackie MDB-1P es una solución compacta y resistente para integrar instrumentos y fuentes no balanceadas en sistemas profesionales de audio, ofreciendo una conversión limpia y confiable para escenario o estudio.
